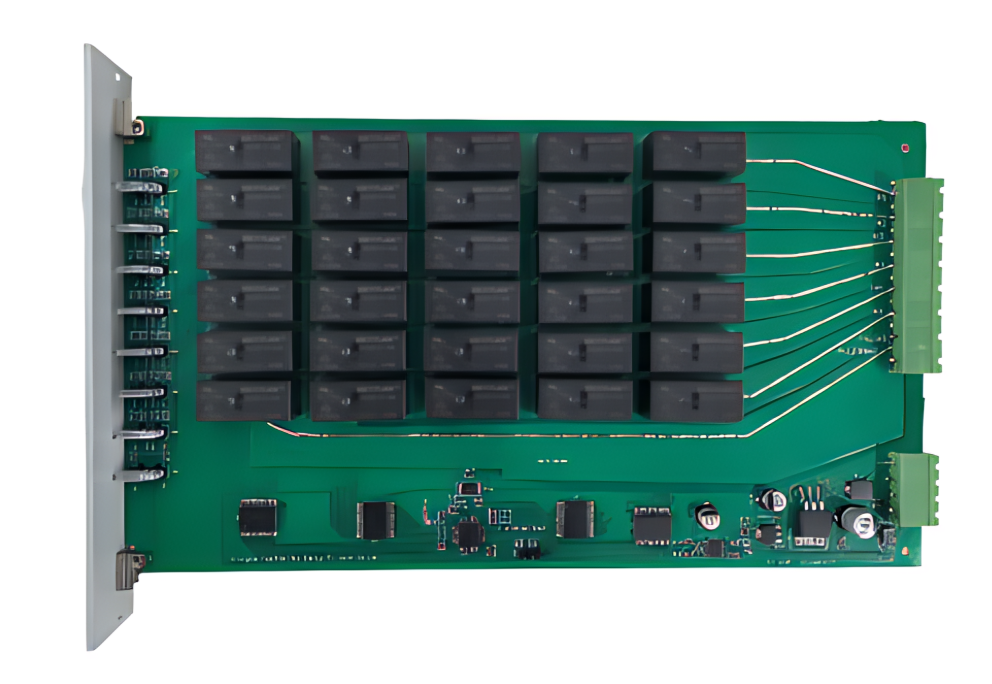

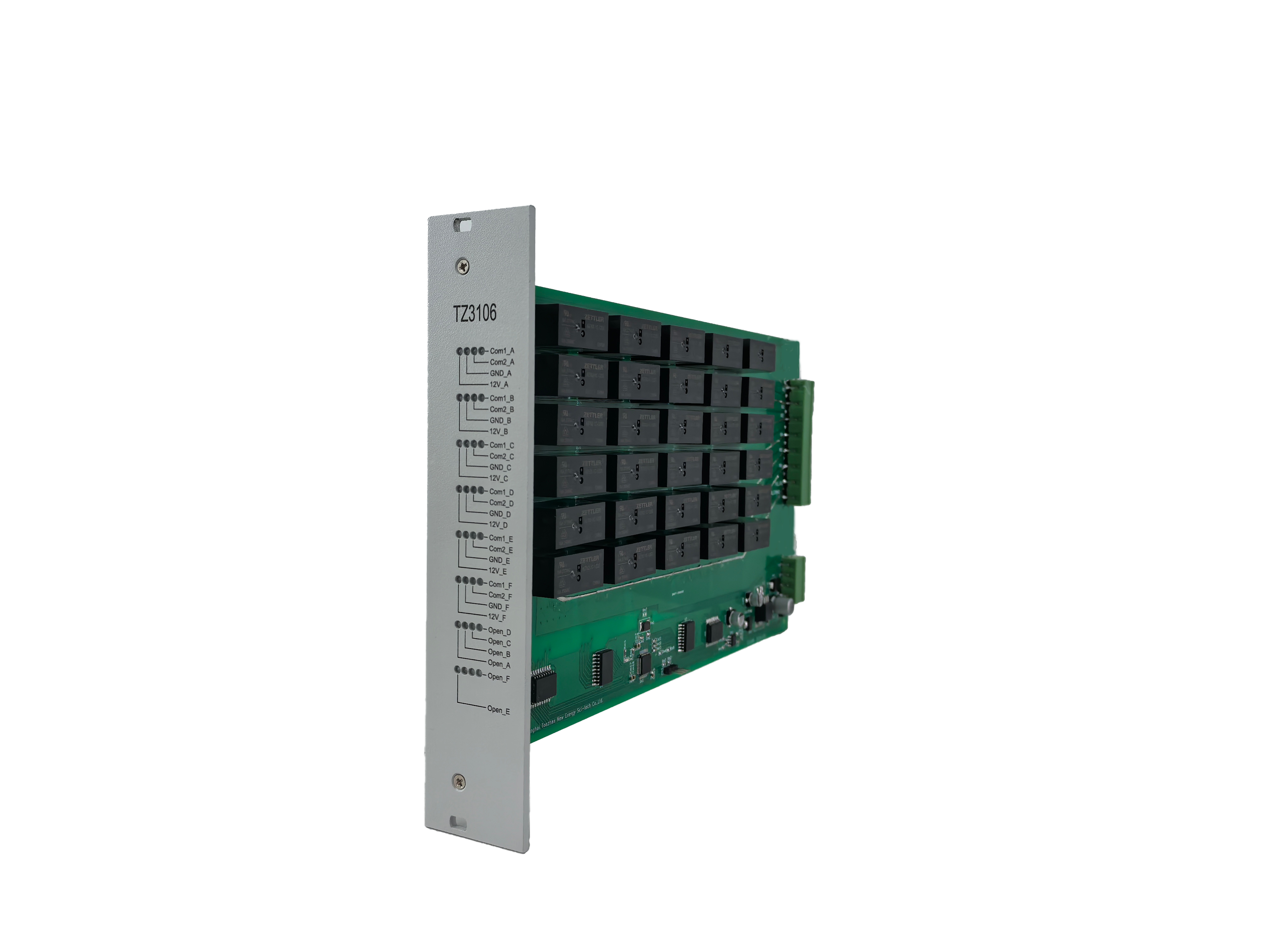

TZ3106-低壓故障注入板卡

低壓故障注入板卡是一款面向電子系統可靠性驗證的高精度測試工具，專為模擬復雜電路故障場景而設計。它通過精準的故障注入能力，幫助工程師快速暴露被測設備的潛在缺陷，驗證其容錯機制與安全保護性能，是汽車電子、工業控制、新能源等領域的復雜度與集成度大幅提升，設備可靠性已成為行業核心關切。傳統測試手段（如人工短路、物理破壞）存在效率低、精度差、可重復性不足等問題，難以滿足高精度故障模擬需求。尤其在智能汽車與儲能系統中，微小電路異常可能引發級聯失效，甚至危及安全。TZ3112 低壓故障注入板卡應運而生，致力于解決測試場景局限真實性不足，機械式繼電器切換阻抗高等測試痛點。

產品詳情

核心功能

· 真實場景還原：通過短接GND/VCC、共軌干擾等故障模式，復現實際工況中因線束老化、環境干擾或設計缺陷引發的電路異常。

· 模塊化擴展：6通道獨立控制，支持多板卡級聯，滿足大規模系統（如整車電子網絡、儲能電池組）的全覆蓋測試需求。

· 安全效率：內置過流、過壓、溫度三重保護機制，確保測試過程安全可控；支持自動化腳本與遠程控制，大幅提升測試效率。

· 低阻抗故障模擬：短接GND/VCC時通道導通電阻≤10mΩ，接近真實短路特性，避免因注入阻抗導致的測試誤差。

· 動態負載適應：支持0-60V寬電壓范圍注入，適配12V/24V/48V等主流低壓系統。

· 遠程控制：通過CAN總線遠程設置電阻值和故障模擬。

· 靈活使用：可單獨使用或集成到電池模擬器機箱中，支持上機柜使用。

參數規格

編號	項目	指標
1	單塊板卡通道數	10CH完全獨立控制，支持并行操作
2	工作電壓范圍	DC 9V ~ 60V（自適應寬壓輸入）
3	單通道持續耐壓	60V DC持續，100V DC瞬態脈沖1ms
4	最大注入電流	15A/通道，20A瞬態脈沖1ms
5	通道導通電阻	≤10mΩ（COM/GND/VCC模式）
6	動態響應速率	10ms
7	輸入/輸出接口	每通道獨立IN信號輸入，OUT信號輸出
8	通訊方式	CAN總線
9	通訊速率	出廠默認CAN/1Mbps（出廠可設置）

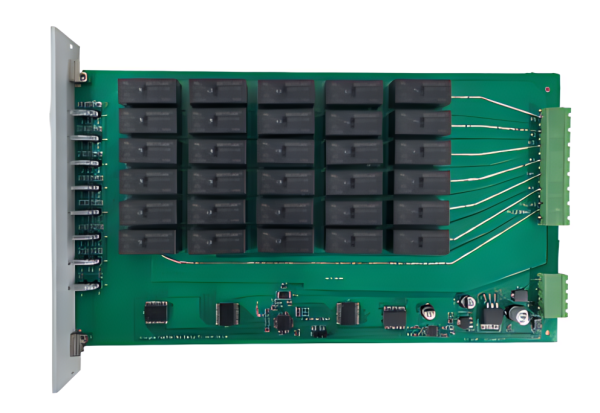

TZ3106-低壓故障注入板卡
